AI 半導体シフト: トランジスタからシステム統合および光インターコネクトへ

AI 半導体シフト: トランジスタから高度なパッケージングと光インターコネクトへ

これまで半導体について議論するときは、常にフロントエンド技術、つまりプロセスノード、トランジスタ、EUV リソグラフィーに注目が集まっていました。しかし、AI のコンピューティング能力が大規模導入されるにつれ、明らかな変化が現れています。

システムパフォーマンスを本当に制限するのは、もはや生のコンピューティング能力ではなく、 データがどのように移動するか。

このような背景に対して、このレポートは、CoWoS からシリコンフォトニクスへ、電気相互接続から光相互接続へ、チップレットから 3D 統合へ、業界全体が根本的な方向転換を遂げているという鋭い洞察を提供します。

パッケージングはもはや最終組み立てステップではなく、パフォーマンスの限界を定義する中心的な要素となっています。マテリアルはコンポーネントをサポートしなくなりました。これらは帯域幅、電力効率、さらには収量に直接影響します。

一文で言うと： AI時代の半導体競争は、「誰がより優れたトランジスタを持っているか」から「誰がより優れたシステムを統合しているか」へと移行している。

報告書の核となるメッセージ

AI 時代は、半導体競争の方向を、トランジスタやプロセス技術から、高度なパッケージング、光インターコネクト、材料革新によるシステムレベルの再構築へと方向転換させています。

レポートは明確な宣言で始まります。

キーシフト: チップの性能はもはやトランジスタのみに依存するわけではありません。現在、パッケージングが AI システムのパフォーマンスの上限を決定します。

CoWoS アーキテクチャ内: HBM、GPU、光学エンジンが 1 つのパッケージに統合されています。光エンジンは銅ベースの SerDes 相互接続を置き換え始めます。消費電力 (pJ/ビット) と遅延 (ナノ秒スケール) を大幅に削減します。

根本的な変更: 相互接続のボトルネックは、電気的性能から光と電子の融合へと移行します。光インターコネクトはモジュールレベルだけでなく、パッケージ内で移動します。

ロードマップは明らかな進化を明らかにしています。

3 つの重要な影響: - 光インターコネクトはオフボードからオンボード、そしてパッケージ内へ移行 - 帯域幅は 1.6T から 12.8T+ まで拡張可能 - 光学系がペリフェラルだけでなくコアチップ I/O の一部になる

これは、レポートの最も重要な基礎となるロジックです。

主な材料への影響: - RDL マテリアル (PSPI) がパワーインテグリティとシグナルインテグリティを決定します - UV 光学接着剤が結合精度と信頼性を定義します - 低CTE、低収縮、高透明材料が必須となる - マイクロレンズ、FAU、接着剤は光結合効率に直接影響します

材料はサポートコンポーネントから進化してきました。システムのパフォーマンスと歩留まりを定義し、特にハイブリッドボンディング、光結合、熱管理において重要です。

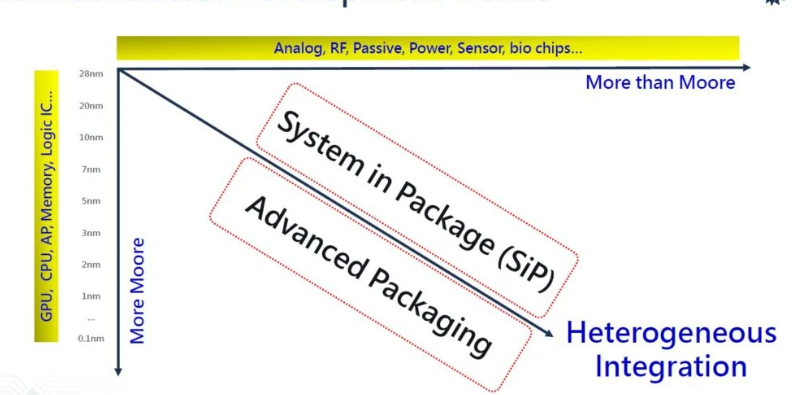

このレポートでは、将来のプラットフォームを次のように定義しています。先進デバイス + 先進パッケージング + ヘテロジニアス統合 + チップレット + 光 I/O + 新材料

最終的なビジョン: チップレット + 3D IC + シリコンフォトニクス + 高度なパッケージング = 次世代コンピューティングプラットフォーム

次の 2 つの主要なボトルネックが残ります。 - 熱管理 - 帯域幅のスケーリング

高度なパッケージングは、「チップの接続」から「コンピューティングシステムの再定義」へと進化しています。材料と光インターコネクトは、AI 時代のコンピューティング密度を決定する基本的な変数となっています。
