LMRケーブル用N型コネクタ

ねじ結合と統合された環境保護を備えたこの設計は、ワイヤレスおよび産業用 RF インフラストラクチャ環境における振動、埃、湿気の問題に対処します。

Amphenol RF は、ワイヤレス インフラストラクチャ導入においてより効率的なケーブル終端をサポートするように設計された、LMR ケーブル用のシングル圧着 N タイプ コネクタを導入しました。簡素化された終端アプローチにより、設置時間を短縮し、現場での組み立て中により一貫した結果をサポートできます。この設計は、プロセスのステップを制限し、はんだを除去することにより、現場条件で電気的導通を維持しながら労働力を削減するのに役立ちます。環境シーリングと機械的安定性も、屋外および産業環境での持続的なパフォーマンスに貢献します。

シングル圧着構成により、コンタクトを個別に圧着する必要がなくなり、結線手順の数が削減されます。これにより、必要なツールが最小限に抑えられ、導入時やメンテナンス時のケーブルの準備が簡素化されます。ねじ結合機構により耐振動性が向上し、統合された環境保護機能により塵や湿気の侵入を防ぎます。これらの特性により、移動やさまざまな気象条件にさらされる設置場所でも安定した RF 接続がサポートされます。

このような特性により、コネクタは、管理された生産施設の外で頻繁にケーブル アセンブリを必要とするアンテナ、基地局、レーダー システム、およびその他の RF インフラストラクチャ機器に適しています。また、耐久性、反復可能な設置、保守性が重要な考慮事項となる産業用ワイヤレス ネットワークでも使用できます。

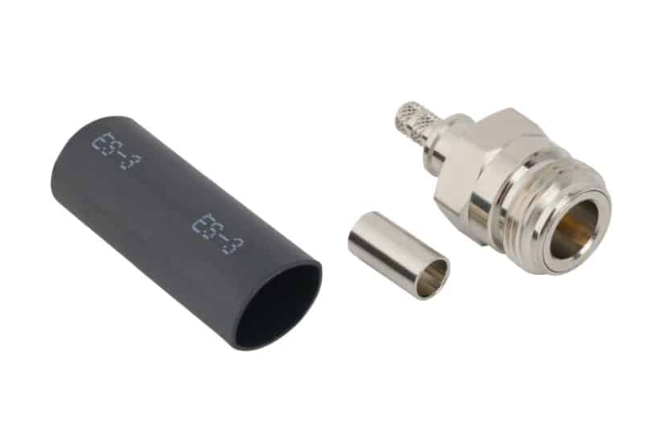

コネクタは、ニッケルメッキ真鍮ボディ、金メッキベリリウム銅接点、および PTFE 絶縁体を備えています。最大 11 GHz の RF パフォーマンスをサポートし、最低 500 回の嵌合サイクルの定格があります。完全に嵌合すると、インターフェースは IP67 の密閉要件を満たします。本体に組み込まれた六角ナットにより、取り付け時の締め付けが容易になり、中型のネジ付きインターフェースにより確実な結合が保証されます。
